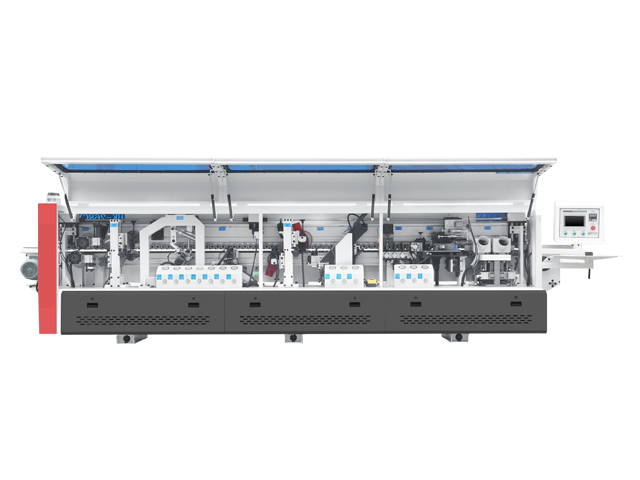

Станок кромкооблицовочный автоматический HMAC F465J

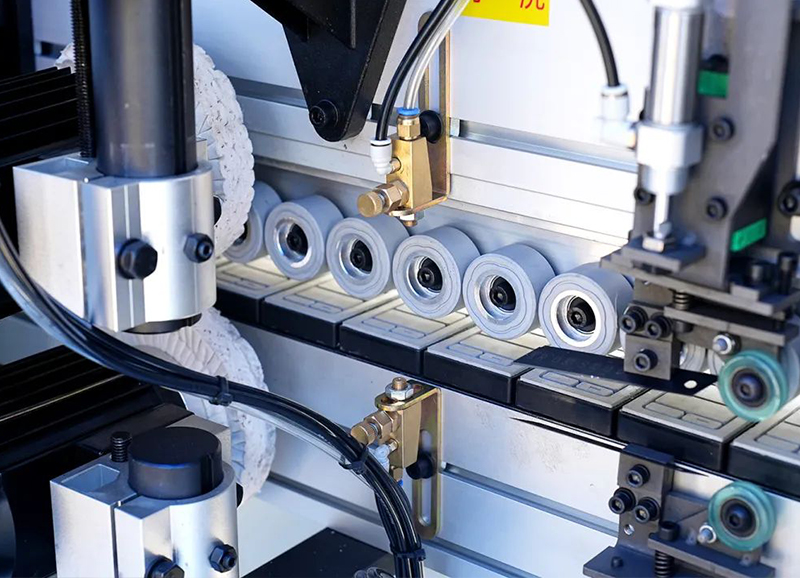

Конвейерно-роликовая система подачи

Долговечный и надежная конструкция конвейера.

Точное перемещение башмаков осуществляется за счет полукруглой направляющей прошедшую специальную термообработку с помощью цепи.

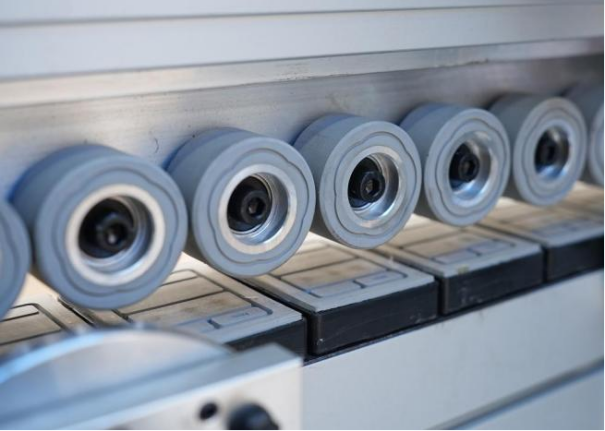

Износостойкие башмаки в сочетании с резиновыми прижимными роликами диаметром 60 мм расположенными в 2 ряда обеспечивают точную транспортировку заготовок.

Стабильная работа транспортировочного двигателя обеспечивается за счет плавного пуска и эклектического тормоза, в целях безопасности при аварийной остановке.

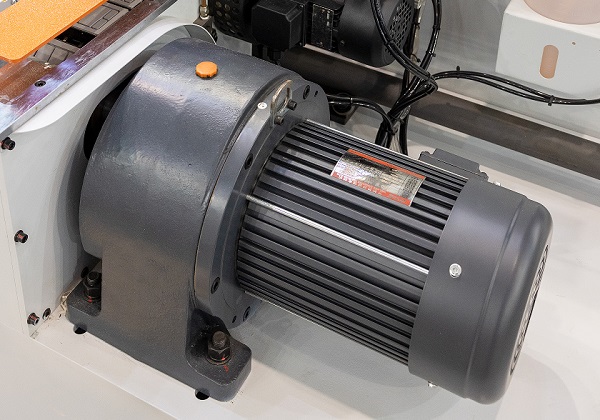

Двигатель подачи конвейера:

Мощность: 2,2 кВт;

Частота: 50 Гц;

Скорость вращения: 1430 об/мин.

Электронастройка на толщину заготовки

Прижимная балка позиционируется мгновенно, и параметры можно настроить в соответствии с потребностями, экономя время и

повышение эффективности.

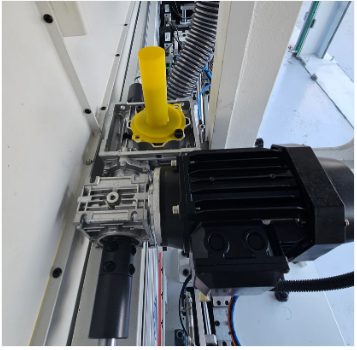

Двигатель подъема и опускания балки:

Мощность: 0,25 кВт;

Частота: 50 Гц;

Скорость вращения: 1400 об/мин.

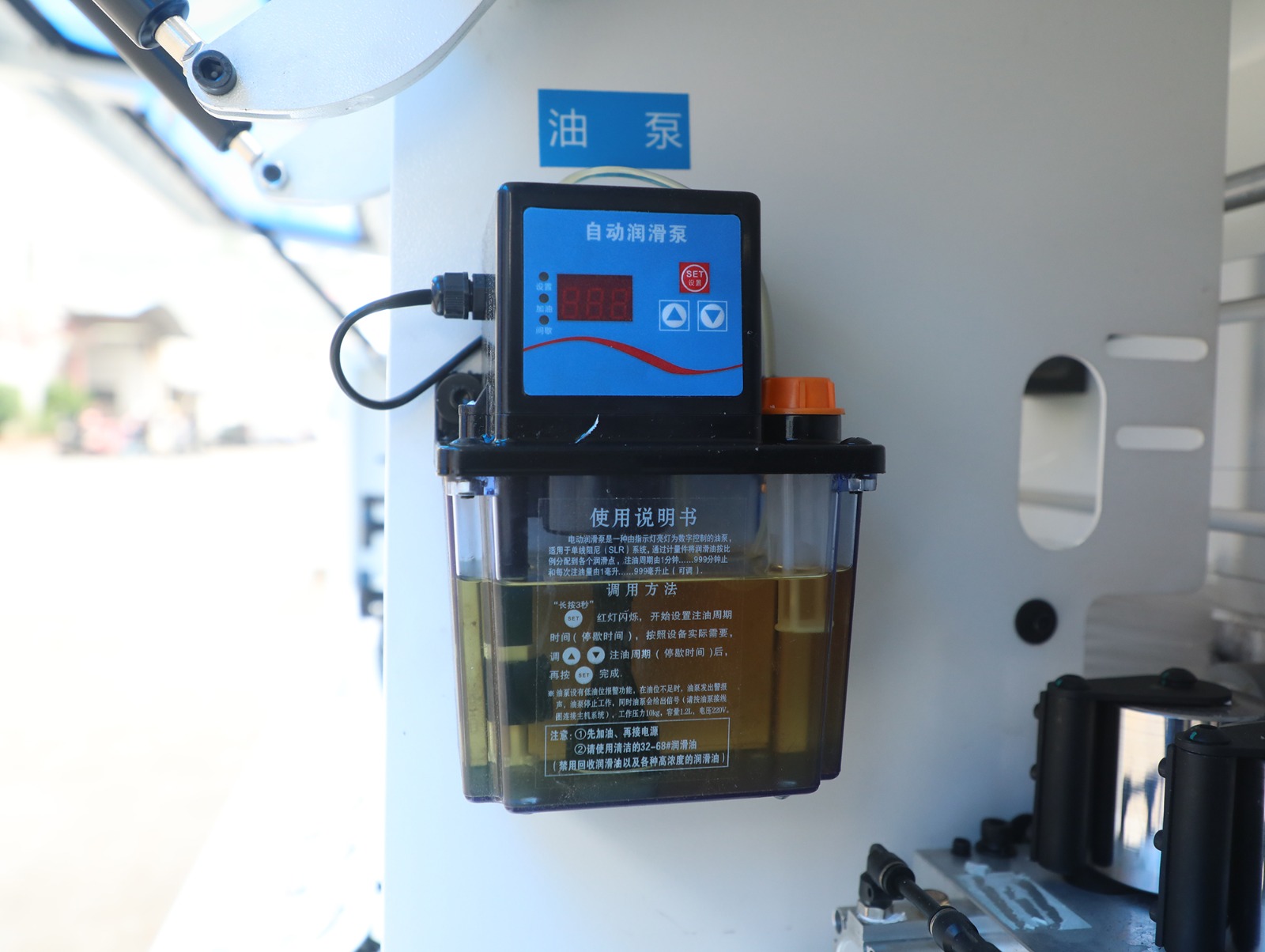

Автоматическая система смазки направляющих основных узлов станка:

? Узел двухмоторной торцовки;

? Цепь конвейера.

Расположение на видном месте для визуального контроля уровня жидкости.

Регулировка частоты подачи смазочного материала на агрегаты.

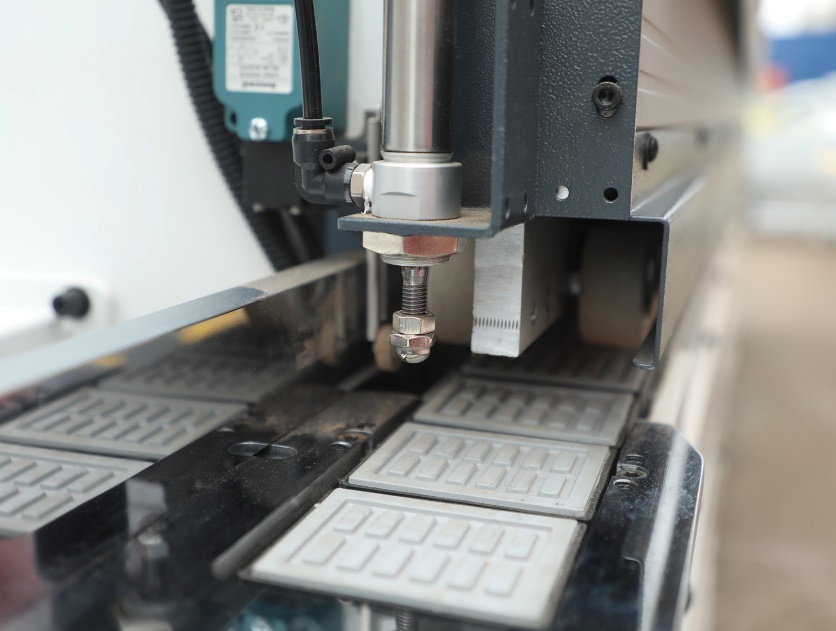

Устройство безопасной подачи

Предотвращает неправильное размещение досок и исключает повреждения машины;нужна чтобы избежать травм оператора во время производства.

ПОДАЧА РАЗДЕЛЯЮЩЕЙ и ОЧИЩАЮЩЕЙ ЖИДКОСТИ

Узел подачи разделяющей жидкости, расположен перед узлом предварительного фрезерования торца заготовки и предназначен предотвратить налипания клея на поверхность панели.

2 форсунки одновременно наносят жидкость сверху и снизу заготовки.

Регулировка подачи необходимого количества жидкости.

Улучшает обработку детали на последующих узлах.

ПРИФУГОВКА

Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали, чем собственно повышает качество приклеивания и клеевой шов. Станок укомплектован алмазным инструментом.

Основным и не оспоримым преимуществом кромкооблицовочных станков является узел предварительного фрезерования. Практика показала, что настройки узла корректируются исключительно после заточки или замены инструмента!

КОМБИНИРОВАННЫЙ КЛЕЕВОЙ УЗЕЛ (2 кг один цвет)

PUR+EVA и PUR-станций (20 кг один цвет)

Промышленный клеевой узел имеет точное дозирование клея, а так же пневматическую шторку, которая открывает подачу клея в момент прохождения детали, что предотвращает клеевой вал от нагара, образования потеков, и способствует равномерному нанесению клея на всю площадь торца панели. Клеевой узел работает как на EVA клее так и с PUR станциями подготовки.

Клее

Прижимная балка

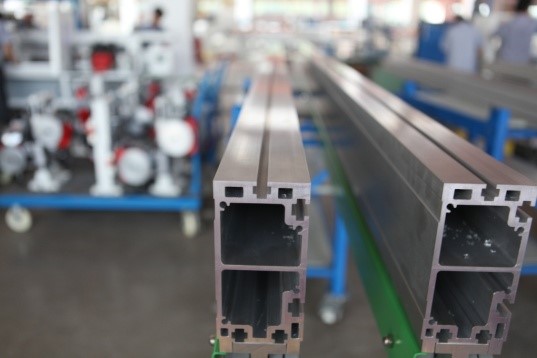

Прижимная балка из алюминия сечением профиля 160 х 80 мм и толщиной стенки 6 мм обеспечивает высокую точность и превосходную жесткость.

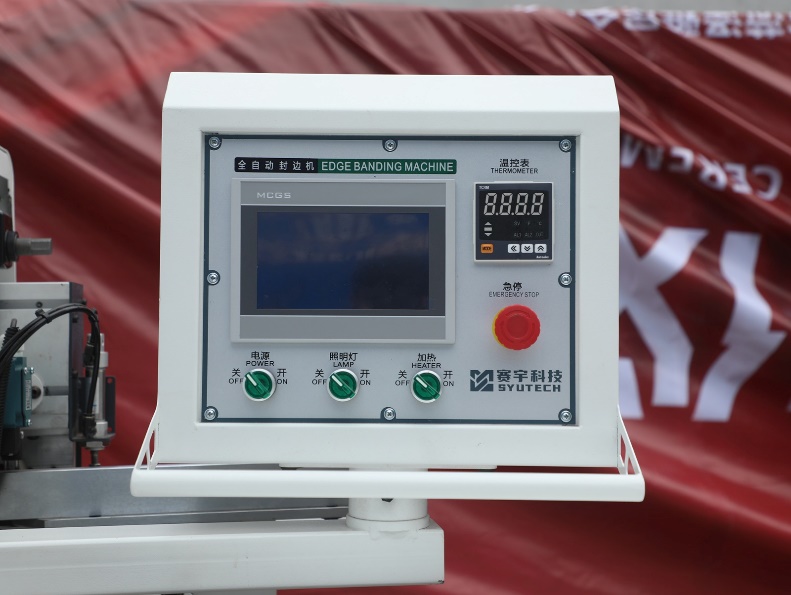

На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления.

По всей длине станка точное позиционирование балки достигается за счет четырех опор.

Идеальную точность перемещения обеспечивает электропривод энкодера и двигателя.

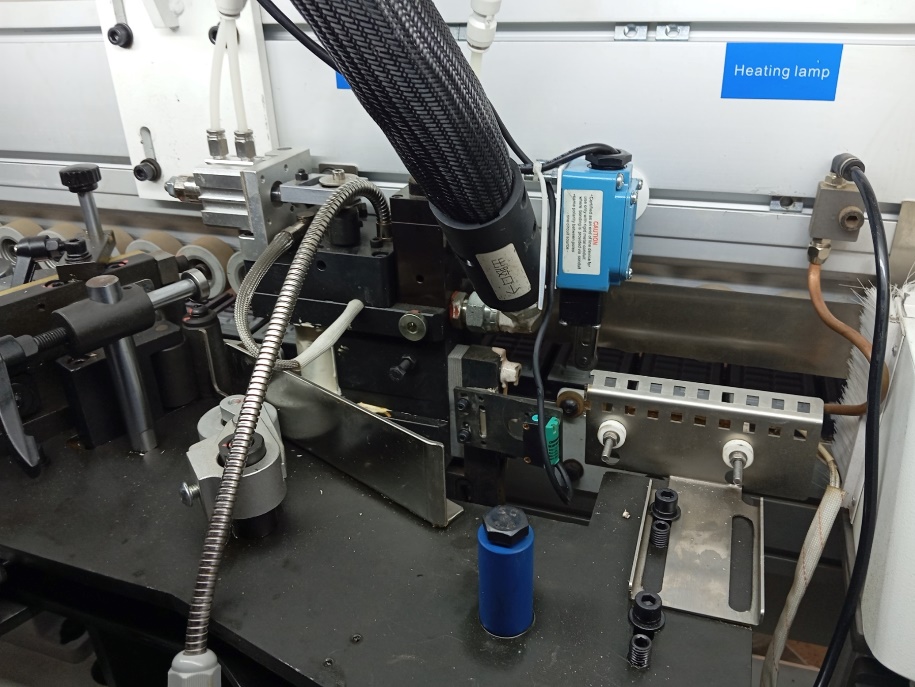

Инфракрасная лампа

Улучшает приклеивание кромки

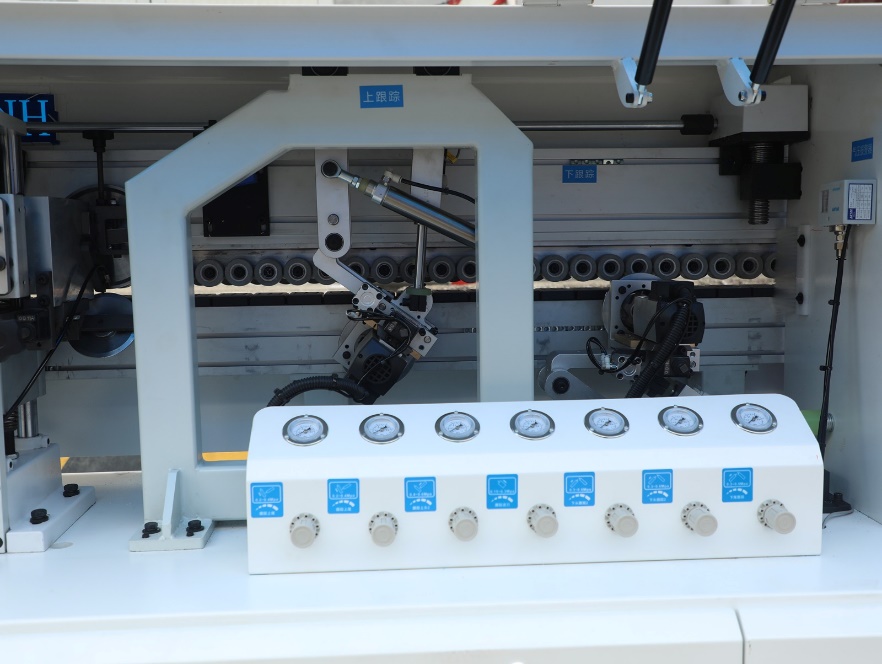

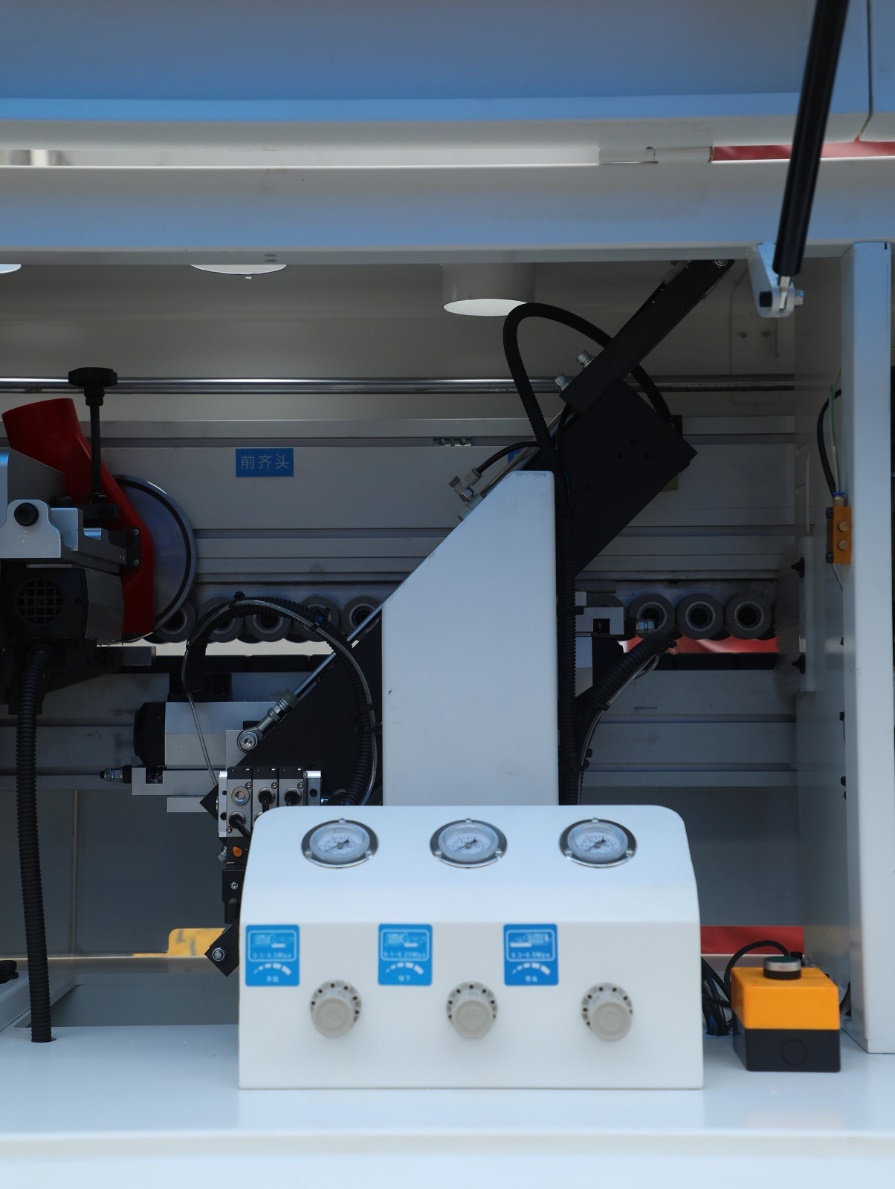

ПРЕСС ГРУППА С НЕВМАТИЧЕСКОЙ НАСТРОЙКОЙ

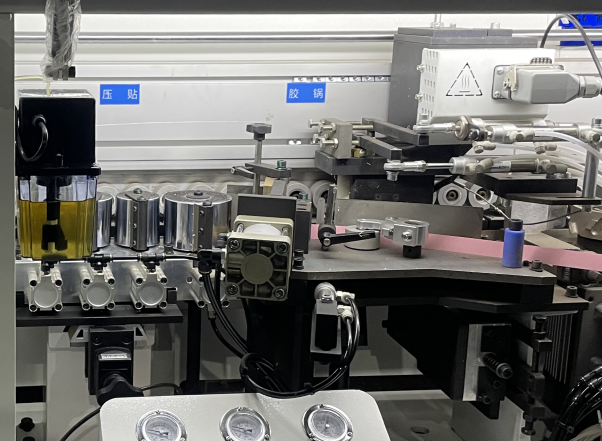

Приклеивание кромки к детали происходит стальными прикатными роликами. Первый ролик служит для базового приклеивания и направления кромки. Независимая регулировка усилия, позволяет предотвратить уход кромки вверх или вниз относительно поверхности. Три ролика меньшего диаметра (1 прямой и 2 конусных) служат для финального приклеивания кромки, и позволяют добиться минимального клеевого шва.

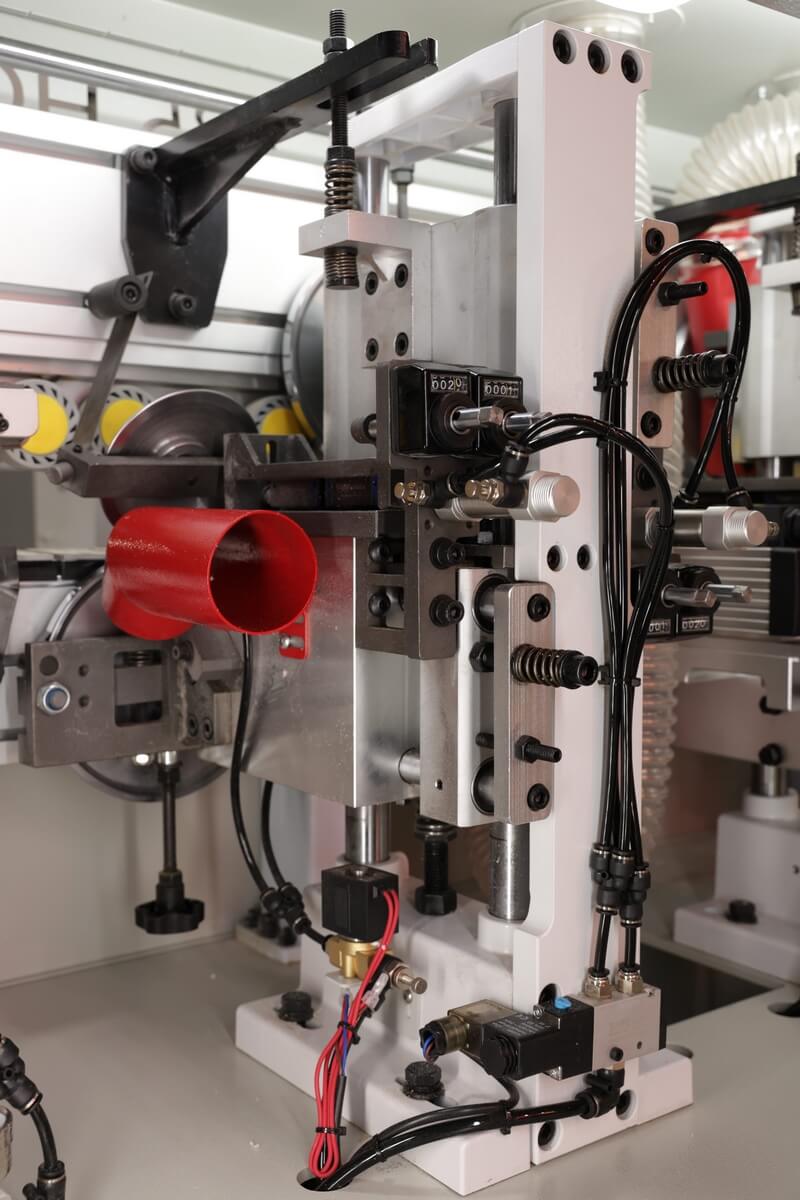

ТОРЦОВКА С ДВУМЯ НЕЗАВИСИМЫМИ ДВИГАТЕЛЯМИ

Два независимых двигателя, перемещаются по двум независимым призматическим направляющим. Узел оснащен центральной системой смазки линейных подшипников. Конструкция узла позволяет качественно обрабатывать детали на скорости до 32 м/мин. Основная регулировка работы узла осуществляется с центрального пульта управления, что облегчает процесс настройки.

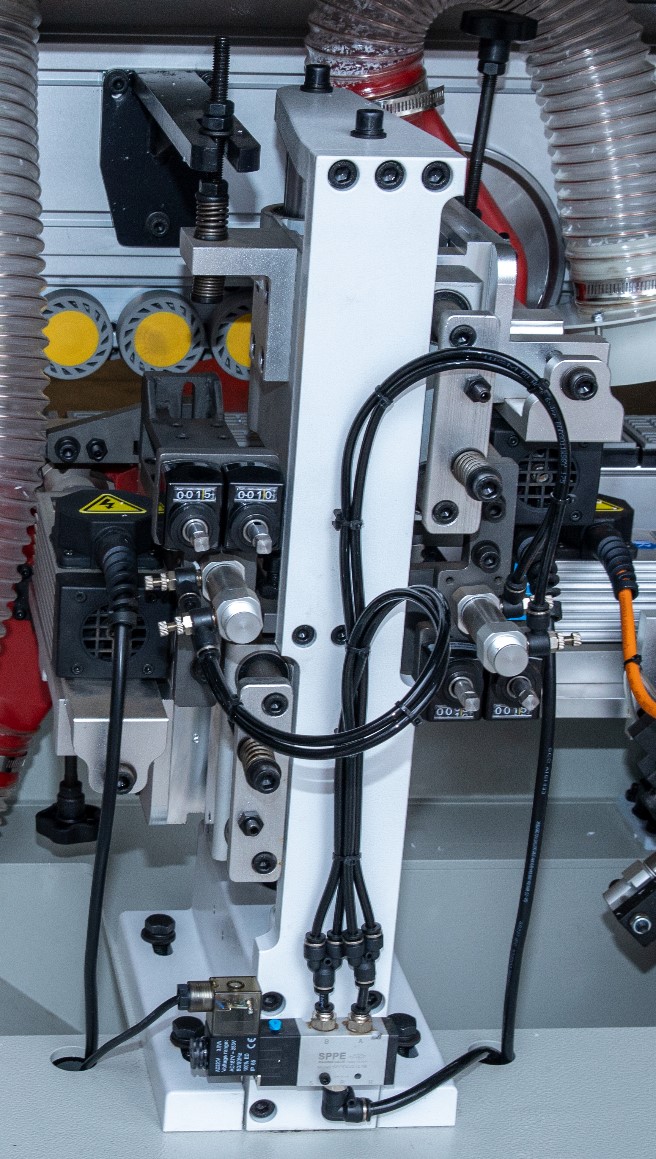

ЧИСТОВОЕ СНЯТИЯ СВЕСОВ с пневмо-перенастройкой на 2 толщины  кромки 1мм и 2мм

Станок оснащен системой пневматической перенастройки на 2 толщины, а так же пневматическим включением и исключением из работы. Настройка промежуточных значений происходит с помощью регулировки верхних копиров

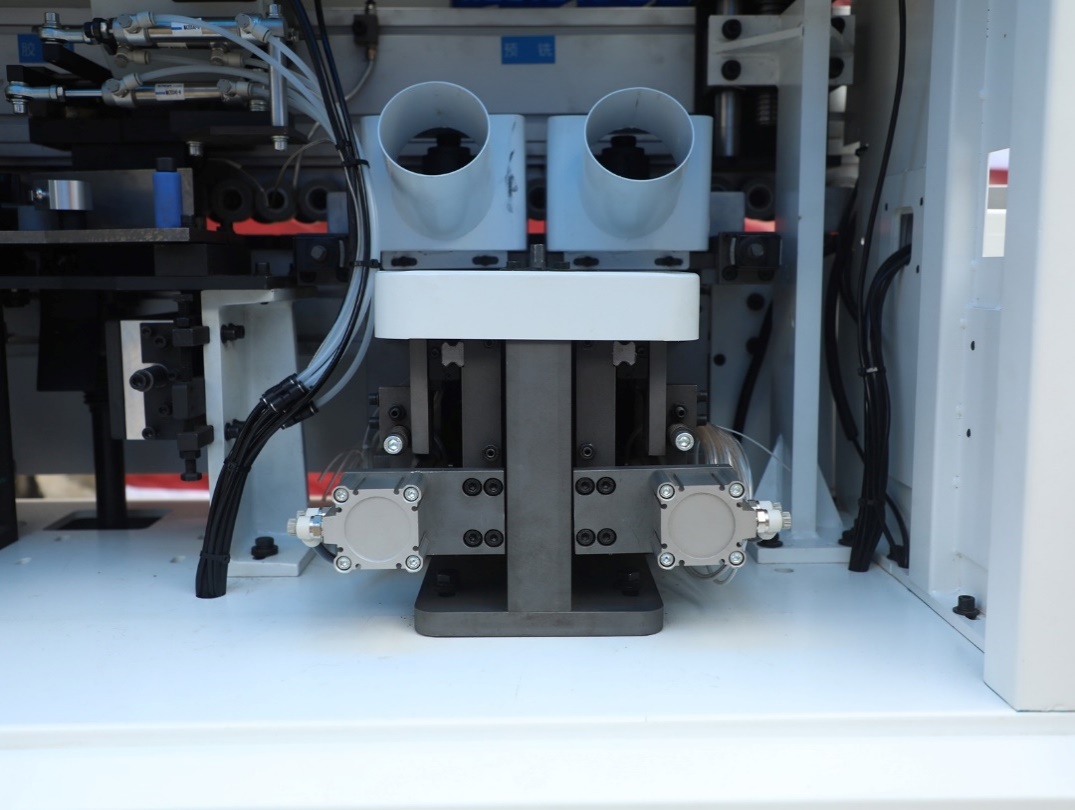

ROUND 2 мотора -

С МЕХАНИЧЕСКОЙ ПЕРЕНАСТРОЙКОЙ

Два независимых двигателя 0,37кВт и 12 000 об/мин , эффективно и деликатно производят обработку углов на скорости до 18 м/мин. Обработка каждого угла независимая и выбирается с пульта управления, что расширяет возможности станка. Перенастройка узла на толщину происходит с с помощью механического перемещения.

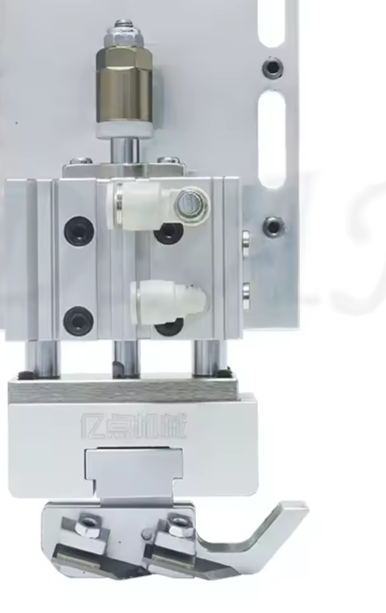

УЗЕЛ РАДИУСНОЙ ЦИКЛИ С ПНЕВМАТИЧЕСКОЙ ПЕРЕНАСТРОЙКОЙ

Станок оснащен системой пневматической перенастройки цикли на 2 толщины, а так же пневматическим включением и исключением из работы.

Промышленное исполнение узла радиусной цикли, аналогична конструкции узла снятия свесов и так же позволяет эксплуатировать оборудование в 2 и 3 смены. Циклевочные ножи двусторонние, что дает возможность увеличить срок службы до переточки в 3 раза. Узел имеет механическую регулировку на толщину обрабатываемой кромки, по цифровым счетчикам. Прецизионное исполнение системы перемещения и регулировки, предотвращает образование люфтов, и ухода размеров.

УЗЕЛ ПЛОСКОЙ (КЛЕЕВОЙ) ЦИКЛИ

Оснащен плоскими двумя скребковыми ножами (верх/низ) для удаления излишков клея.
Каждый агрегат (верх/низ) имеет 3 копировальных ролика, по 2 меньшего диаметра на входе и выходе, и большого диаметра по центру (в зоне обработки). Это позволяет осуществлять плавный заход узла на деталь и идеально повторять плоскость обрабатываемой детали в зоне резания, а за счет повышенной площади соприкосновения – мягко реагировать не небольшие неровности.
Включение/исключение узла осуществляется с пульта.

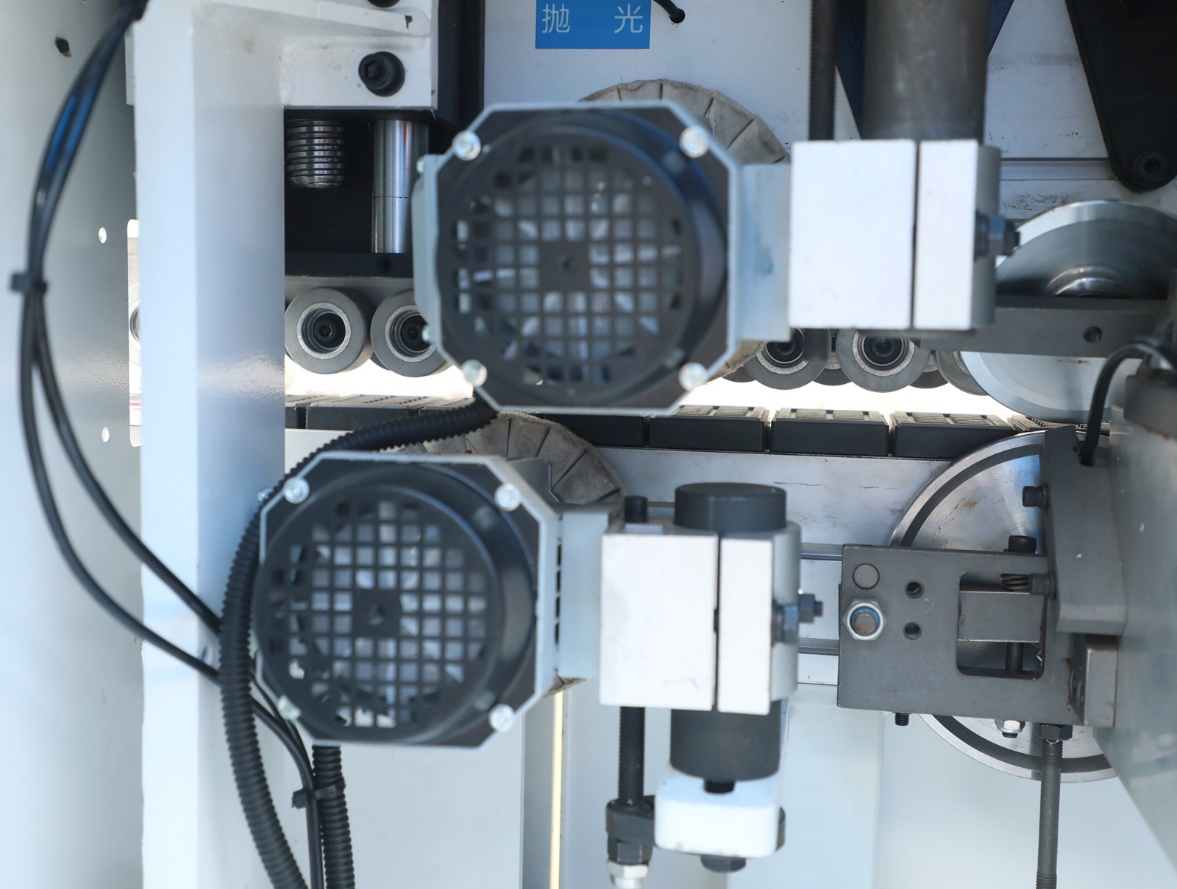

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировка, это финальная обработка на кромкооблицовочном станке.  Полировальный узел придает блеск на толстых кромках, убирает излишки клея и сглаживает обработанную фрезами тонкую кромку. Диски имеют регулировку наклона и поворота в двух плоскостях, что позволяет подобрать оптимальное положение для достижения максимального эффекта полировки.

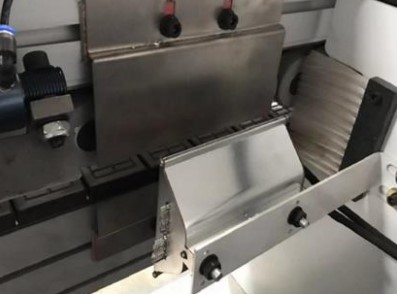

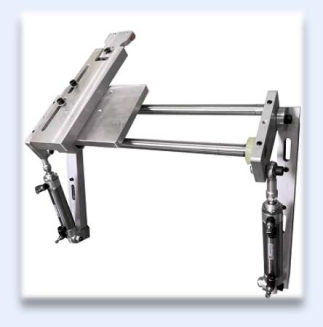

Устройство для подачи коротких и узких заготовок

Стоимость 350 USD

Позволяет без перекосов осуществлять подачу узких и коротких заготовок

ВЕРХНИЙ ПРЕДПЛАВИТЕЛЬ

(только для моделей с бачком для EVA клея)

Стоимость 1050 USD

Верхний Клеевой бункер объемом 3л

? Система предварительного расплава имеет высокую скорость нагрева, оснащена бункером для непрерывной подачи по технологическому туннелю клея в клеевую ванну;

? Подача необходимой дозировки клея осуществляется с помощью пневмо-шторки;

? Контроль подачи клея с помощью специального датчика;

? Имеется индикация наполнения бункера для удобства работы оператора;

? Регулировка температуры в предплавителе и клеевой ванне происходит с пульта управления.

Технологически идеальное использование свойств клея,

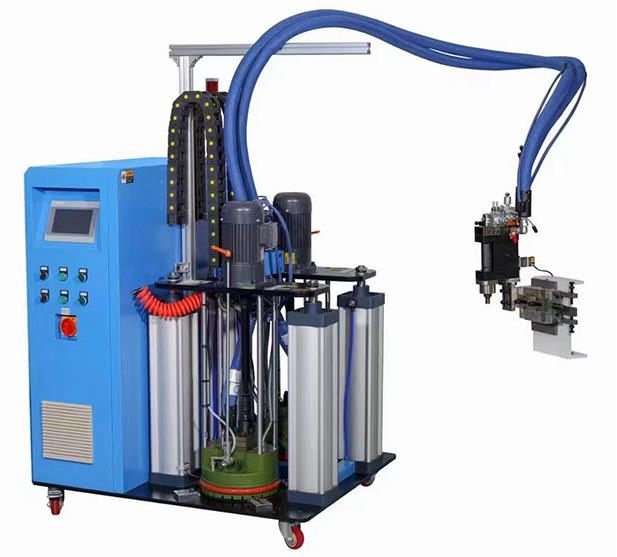

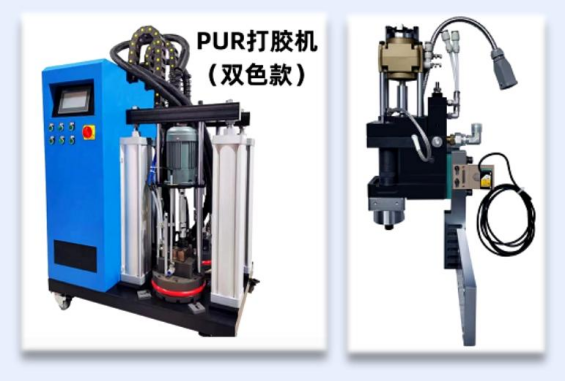

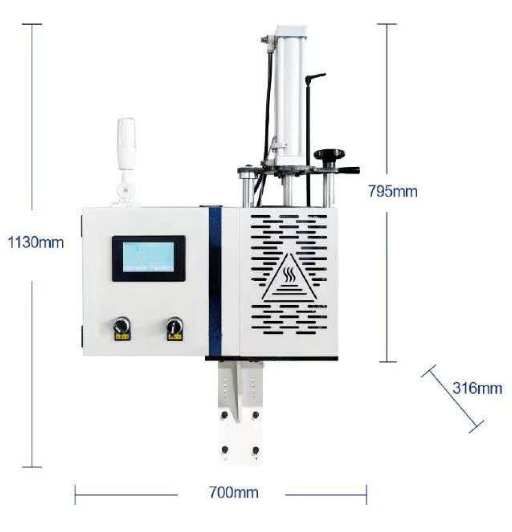

Станция подачи и подготовки PUR-клея на один или два цвета .

Стоимость (3000 USD) для одного цвета

Стоимость (4800 USD) для двух цветов

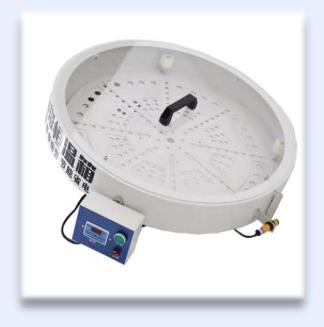

Изолированный магазин подачи кромки с подогревом

Стоимость (450 USD)
